涡旋制冷管

简要描述:概述 涡流管制冷是一种借助涡流管的作用使高速气流产生漩涡分离出冷、热两股气流,利用冷气流而获得制冷方法。 制冷管由喷嘴、涡流室、分离孔板、管子和控制阀组成。涡流室居...

  • 更新时间:2023-09-01 08:47
  • 访  问  量:
详细介绍
    概述
      涡流管制冷是一种借助涡流管的作用使高速气流产生漩涡分离出冷、热两股气流,利用冷气流而获得制冷方法。
制冷管由喷嘴、涡流室、分离孔板、管子和控制阀组成。涡流室居中,将管子分为冷、热两端。喷嘴沿涡流室切向布置,即引导高压气流切线方向进入涡流室。孔板在涡流室与冷管子之间,热端管子出口处安装了控制阀。
    工作原理
      如下图:压缩空气喷射进涡流管后,气流以高达每分钟一百万转的高速度旋转着流向热气端,一部 分气流通过控制阀流出,剩余的气流被阻挡后,在原气流内圈以同样的转速反向旋转并流向冷气端。此过程中,两股气流发生热交换,内环气流(蓝色部分)温度变得很低,从冷气端流出,外环气流(红色部分)温度变得很高,直接泄掉。涡流管热气端出气比例越高,则涡流管冷气端气流的温度就越低,流量也相应减少。

    ZAOL型涡流管优势:
      ZAOL型涡流管整体材质为不锈钢,其内部核心部件――涡流发生器的材质为黄铜,同类产品普遍采用的都是塑胶材料,密封O型圈材质为viton 氟橡胶,而非普遍采用的标准丁腈橡胶 page 4 of 7Buna-N,产品使用寿命更长,性能也更稳定。特别是在高温应用环境下,这种特殊材质所带来的 优势更加明显,产品寿命一般都长达 10 年以上。

    性能参数



A:冷气端气流温度降低值(摄氏度)
B:热气端气流温度升高值(摄氏度)


型号
选择(如没有特别注明,常规提供50025型涡流管)



    ※说明:
    SLPM:标准升/分钟,SCFM:标准立方英尺/分钟, 标准升与标准立方英尺是指空气在常温常压下的状态, 即以上所示耗气量 是指被折算为空气被压缩前的体积大小。
    50000H 系列涡流管可适用于绝大多数工业降温的应用场合,冷气流流量为50%以上,一般设定冷气流的温度为 0℃ ~ 5 ℃,冷气流流量为总进气量 的 70%。对于某些需要更低温度的应用,如实验室的冷却,电子线路板测 试,人工造雪等,可选用50000C 系列涡旋管,冷气流流量为 50%以下。

    工作压力要求及参数
      随着进气压力的变化,耗气量与性能表现也会相应变化,涡流管理想的工作压力为 0.5MPa (5 公斤)至 1MPa(10 公斤),最低压力要求为 0.14 MPa(1.4 公斤)。冷气流的温度及流量大小可通过调节热气端阀门控制。热气端出气比例越高,则冷气端气流的温度就越低,流量也相应减少,一般 H 型涡流管冷气流量设置为总进气量的 70%,气流温度降低 30 摄氏度,这种情况 下效率最优。C 型涡流管冷气流量设置为总进气量的 50%,气流温度降低 40 摄氏度以上。

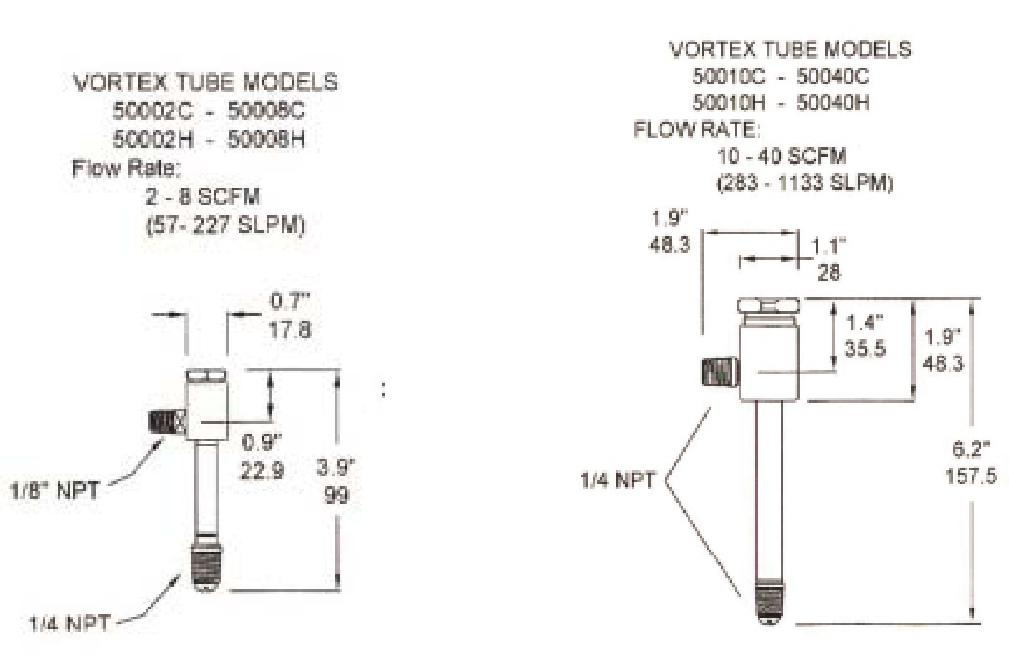

    外形尺寸
